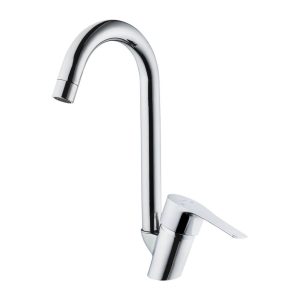

Ürün İsmi: ANTORYUM KUĞU EVYE
Ürün Kodu: 9231964
Standart: TS EN 817
Kullanım Sıcaklığı: -5°C / + 65°C
Kulanım Alanı: Su Tesisatı
Akış Halinde Basınç: Min. 1bar max. 5bar
Statik (tesisat) basınç: PN10
Kullanım Alanı: lavabo ve ofislerde çok fonksiyonlu soğuk ve sıcak su için kullanıma uygundur.

Özellikler ;
* Ergonomik Tasarım ile Kolay Kullanım.
* Kolay montaj.
* Üretim esnasında %100 Sızdırmazlık Testi.



YÜZEY ÖZELLİKLERİ (KAPLAMA)
Gövde: Nikel/ Krom
Gövde Borusu: Nikel/ Krom
Kol: Nikel/ Krom
Perlatör: Nikel/ Krom
Alt bağlantı sacı: Galvaniz
Huni: Nikel/ Krom
M8 saplama: Galvaniz
M8 somun: Galvaniz

_________________________________________________________________________

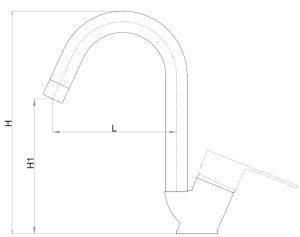

ÖLÇÜLER
H: 322 mm
H1: 210 mm
L: 205 mm



MALZEME ÖZELLİKLERİ
Gövde: Pirinç
Gövde Borusu: Paslanmaz
Kol: Zamak
Kartuş: NORYL
Perlatör: Pirinç
Alt bağlantı sacı: DKP
Baskı somunu: NORYL
Huni: ABS
Gövde bağlantı nipeli: PA66-GF30 NATUREL
M8 saplama: ST 37 Daldırma Galvaniz
M8 somun: ST 37 Daldırma Galvaniz
Boru perlatör bağlantı nipeli: PA66-GF30 NATUREL
Boru perlatör bağlantı nipel segmanı: Polioksimetilen



Montaj ve Kullanım Talimatı

1- Batarya borusu gövdeye sıkıca oturtulur ve gövdede bulunan vida iyice sıkıştırılır.
2- Taban o-ringini bataryanın altına yerleştiriniz.
3- Flexleri bataryanın tabanına vidalanır.
4- Saplamalar gövdeye vidalanır.
5- Bataryayı lavabonun üzerine oturtunuz
6- Flex hortumları gövdenin alt kısmına bağlanır.
7- Yarım ay conta ve saçı saplamalardan geçirilir ve saplama somunları gövde sabitlenene kadar sıkılır.
8- Flex hortumlarını sıcak ve soğuk musluklarına bağlayınız.
9- Sistemin basıncı 6 barın üstünde ise basınç regülatörü kullanınız.
